在本方案中的硬件防火墙机群和工作站机群，均采用了SAN模式构建存储系统，服务器和数据存储系统在结构上相互独立，直接将设备连接到FC集线器或交换机上,便于扩展系统规模、FC的传输速率，且拥有极高的可靠性,能够满足当前视/音频业务的需求。在该SAN模式存储系统中,所有的存储设备和存储数据均可采用中心化管理,整个存储系统也因此具有较好的可伸缩性，并且可以通过存储设备的机群方式而达到高可用度。
这套全新的SAN模式解决方案是一种几乎拥有无限存储空间的分布式网络，非常适合作为存储系统的核心。它一改过去以服务器为中心的存储模式，以数据存储为中心，采用伸缩的网络拓扑结构，通过具有高传输速度的光通道直接连接方式，提供SAN内部任意节点之间的多路可选择的数据交换，并且将数据存储管理集中在相对独立的局域网内。这一解决方案的最终目标是实现在异构环境中最大限度的数据共享和可管理性。

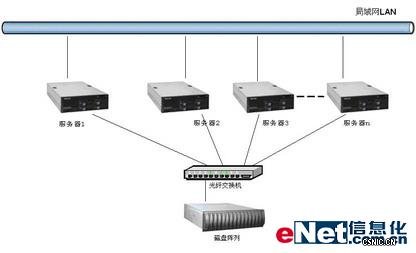

工作站机群的SAN存储拓扑图
目前，硬件防火墙机群系统的存储架构相对简单，日后可随用户对应用的继续发展而继续进行扩展。拓扑图中显示的是一台曙光DS2120FA光纤磁盘阵列，盘阵上的2个光纤主机通道与机群中2台提供存储服务的服务器直连。曙光DS-2120SA/FA系列磁盘阵列支持Serial ATA磁盘技术，这是目前最流行的磁盘技术。其外部主机通道为SCSI和Fiber Channel接口技术，内容12颗SATA硬盘；设计上，DS-2120SA/FA磁盘阵列为CableLess（无线缆连接）结构，可以根本避免诸如线缆脱落、信号串扰、线缆受热老化等问题。此次曙光DS-2120FA磁盘阵列于SAN环境的搭建，为用户带来更大的性价比，可谓一种最佳选择方案。这种存储技术的前沿应用，不仅仅是性能的提升、功能的提高，同时也给用户带来了更经济的投资和更方便的管理。
