　　再次，作为一个集办公、教学、后勤及寝宿于一体的综合性校区，新校区的教师、学生、员工对于网络分别具有不同的应用特点和需求。并且，综合考虑校区内多幢物理楼宇分布的现实，都需要进行群组的逻辑划分，充分利用VLAN虚拟子网的划分，既可保障网络用户群组各信息的通讯共享，又可以有效减少广播，保障网络高效安全的运行。

　　此外，虽然通过虚拟子网的划分可以使各用户群组相对独立出来，但是某些子网间的通讯就需要三层交换机来解决；同时教学资料及课件的访问和对多媒体教学的需求，使得对组播的支持尤为重要。

　　最后，作为一个大中型校区，新校区除了要求网络方案经济实惠且实用性和安全性较强外，还对网络的扩展性提出了高要求。针对新校区上述五个主要需求，华硕网络最后给新校区提出了以华硕企业级三层交换机GigaX 3112为核心的网络解决方案。整个网络的拓扑图如下。

　　

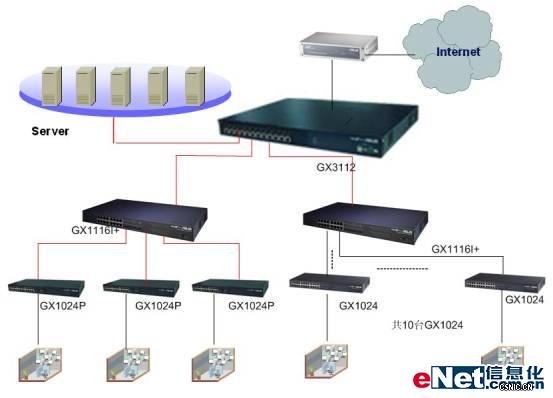

浙江丽水外国语学校（新校区）网络拓扑结构图

　　方案采用GX3112千兆三层交换机做为网络核心，12个千兆铜缆与2个SFP光纤组合端口可满足用户的灵活接入，与服务器及下级联交换机实现1000M高速连接，消除网络主干传输瓶颈。

　　宿舍楼通过GX1024实现100M用户接入，汇聚至GX1116I+，通过千兆光纤连接至核心机房。而办公楼及综合楼用户则通过GX1024P百兆接入，利用GX1024P的1000M铜缆端口与GX1116I+千兆相联，GX1024P的VLAN、广播风暴控制可以减少广播，有效提高带宽，满足用户群组划分功能需求。最后，二台汇聚交换机GX1116I+上联至GX3112，构成层次明晰的整个新校区网络体系。不仅配置管理简单方便，而且运行安全稳定。
