河北建行POS接入改造方案

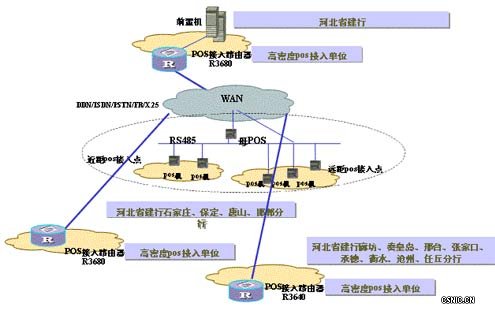

河北建行POS接入改造方案拓朴图如下：
本着方便用户使用、节省用户投资的理念，该解决方案采用的是“直接替代”的方式，即对原有POS应用环境完全兼容，用户不需要调整POS机、前置机及后台主机设备，不需要对这些设备的应用程序做任何修改或新增应用程序，需要用户做的只是在华为Quidway路由器上配置相应的FCM单板及相应的命令。提供现有的POS接入设备所具备的通信方式。
方式一：POS机拨号接入方式。该方式采用POS机内置的Modem进行PSTN或PBX拨号连接到市分行中心的QuidwayR3680E FCM POS接入模块，QuidwayR3680E路由器与分行前置机之间可采用TCP/IP连接或异步连接通信方式。对于上联部分的TCP/IP通信方式，Quidway路由器与前置机可以是通过局域网或广域网进行通信。
方式二： POS组网接入方式。这种接入方式主要应用于POS接入密度较大的地点。POS接入设备与POS终端之间有两种连接方法：
将POS机的RS232接口与QuidwayR3680E/3640E配置的异步接口（包括同/异步接口的异步方式）直接连接，若连接距离超过15米，需要在连接线的两端各安装一个长线驱动器，一对无源长线驱动器的有效连接距离为1200米左右。
POS机厂家的子母POS机组成RS-485网络，然后将母POS的RS232接口与QuidwayR3680E/3640E配置的异步口相连，POS接入设备QuidwayR3680E/3640E的出口通信方式与第一种连接方式一样。采用这种方式的接入可大大节省路由器的接口资源。
POS组网接入方式，有以下特点：
实现高密度POS接入
实现大容量终端的扩展；
更低的收敛比
无等待时间，更快速的服务响应；
本次河北建行在省行部署一台R3680作为全省POS汇接设备，唐山、保定、邯郸 部署一台R3680作为本市POS接入设备，接入POS终端。秦皇岛、邢台、廊坊、承德、张家口、沧州、衡水、任丘部署一台R3640作为本地POS接入设备。
前置机设在省分行中心机房，前置机与R3680E之间可采用TCP/IP连接或异步连接通信方式。唐山、保定、邯郸、廊坊、秦皇岛、邢台、张家口、承德、衡水、沧州、任丘地市分行的业务统一到省分行的前置机上处理，POS终端通过市分行的R3680E/R3640E接入以后，通过广域网汇接到省分行R3680E,与省分行的前置机互通。
